一、 应用范围

本产品适用于符合国标GB17761-2018规定的功率低于2200W的电池电动车充电；设备内置电池充电控制及充电检测电路，用户将电动自行车原配充电器连接本设备输出端口后，通过扫码启动设备给电动自行车充电。在充电过程中本设备通过内置电路对充电过程的功率、电量、温度等参数进行采集处理，并对充电过程提供电量计量、过充保护、温度保护、充电过程防护（过压、欠压、过流、短路、漏电等防护）。

设备带有4G无线通讯模块，配置联通的物联网卡，可实时和充电平台进行信息交互，精准的将充电过程数据信息上传给平台。

二、 使用条件

三、 外观尺寸

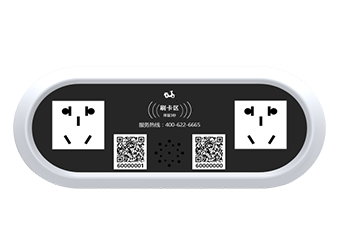

外观尺寸：长220mm、宽92mm、高50mm

四、 产品参数

4.1 产品整体参数

4.2设备保护参数

五、 产品特点

5.1 外观设计

n 采用标准化安装组件，可快速安装；

n 提供2路充电；

5.2 计量精准

n 电表级计量精度，准确度大于等于2级；

n 实时采集充电电流、功率、电量；

n 支持实时计费，计费更精准。

5.3 安全可靠

n 防护等级IP54

n 设备采用防火材质，防阻燃等级V2；

n 过载保护：当充电功率超过额定充电功率时，回路将自动关闭输出；

n 过压/欠压保护：具有充电电压检测，过压、欠压告警及保护功能；

n 过流保护：具有充电电流检测，过流告警及保护功能；

n 过充保护：充电超过最大充电时长限制（默认可调），自动断电；

n 短路保护：设备端实时监测插头连接短路，若短路则不供电；

n 高温保护：实时监测设备温度，并能在高低温充电时告警及保护；

n 漏电保护：工作的额定状态，任意一路电源模块发生漏电故障，分路保护则立即启动；

n 空载保护：待机状态下，设备不供电；

n 粘连检测：任意输出分路发生设备继电器粘连，能立即反馈故障预警；

n 防雷保护：设备防雷性能达到3级以上；

5.4 智能高效

n 智能语音播报；

n 支持OTA远程控制；

n 实时告警，降低安全隐患；

n 智能运维，掌上查看站点运行情况；

n 简单易用，刷卡或扫码都可轻松开启充电；

n 计费灵活：按功率、时间、电量灵活计费，且可实时退款；

n 支持4G独立联网，通信速度更快，信号更稳定，覆盖范围更广；

n 具有定时充电、定电量充电、充满自停功能；

n 监控管理平台可监控设备工作状态，实时监控设备故障，并告警；

n 断电续充：设备具有充电记忆功能，异常停电时再来电可自动继续充电；

n 设备可智能语音播报充电信息，通过微信公众号能够查询到充电状态、空闲插座、充电功率、充电时间、计费信息等。

设备指示灯状态如下：

六、 使用方法

1） 将充电器两端分别连接充电插座插口和电动自行车充电口，确保正常连接；

2） 用户手机微信扫描充电插头对应的二维码；

3） 设置充电时间或电量，点开始充电，启动充电进入充电中；

注：当余额不足时，可通过微信充值。

七、 安装环境要求

n 远离易燃、易爆和腐蚀性源；

n 远离电磁干扰源；

n 远离发热源，充分考虑桩周围空间，利于散热；

n 室外安装需有防雨措施。
